Page 16 - 理化检验-物理分册2022年第三期
P. 16
王贞涛, 等: 热处理温度对选择性激光熔化 TC4 钛合金板不同成形面组织和性能的影响

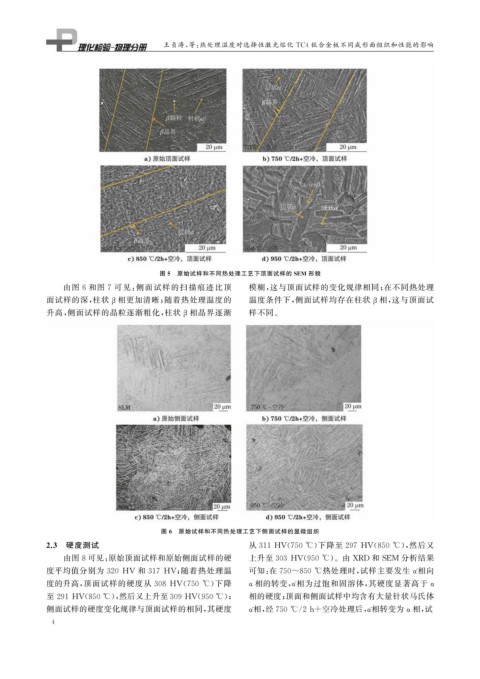

图 5 原始试样和不同热处理工艺下顶面试样的 SEM 形貌
由图 6 和图 7 可见: 侧面试样的扫描痕迹比顶 模糊, 这与顶面试样的变化规律相同; 在不同热处理
面试样的深, 柱状 相更加清晰; 随着热处理温度的 温度条件下, 侧面试样均存在柱状 相, 这与顶面试
β β
升高, 侧面试样的晶粒逐渐粗化, 柱状 相晶界逐渐 样不同。
β
图 6 原始试样和不同热处理工艺下侧面试样的显微组织
2.3 硬度测试 从311HV ( 750℃ ) 下降至 297HV ( 850 ℃ ), 然后又
由图8可见: 原始顶面试样和原始侧面试样的硬 上升至303HV ( 950℃ )。由 XRD 和 SEM 分析结果
度平均值分别为 320HV 和 317HV ; 随着热处理温 可知: 在750~850℃热处理时, 试样主要发生 α' 相向
度的升高, 顶面试样的硬度从 308HV ( 750 ℃ ) 下降 α相的转变, α' 相为过饱和固溶体, 其硬度显著高于 α
至291HV ( 850℃ ), 然后又上升至309HV ( 950℃ ); 相的硬度; 顶面和侧面试样中均含有大量针状马氏体
侧面试样的硬度变化规律与顶面试样的相同, 其硬度 α' 相, 经750℃ / 2h+空冷处理后, α' 相转变为α相, 试
4
