Page 71 - 理化检验-物理分册2020年第二期
P. 71
谢小武, 等: 染缸热交换器焊缝开裂原因分析
表 2 热交换器硬度测试结果
Tab敭2 Hardnesstestresultsofheatexchan g er HBS
测试位置 测试值 平均值
筒体 134 , 143 , 145 141
开裂区的
焊缝 147 , 157 , 150 151
焊接接头
筒体侧热影响区 242 , 214 , 243 233
筒体 124 , 117 , 127 123
远离开裂区的
焊缝 135 , 139 , 131 135
焊接接头
筒体侧热影响区 147 , 146 , 155 149
硬度均无明显异常.
1.4 金相检验
对热交换器开裂区 1 号和 2 号裂纹处进行打磨
抛光, 用浓硝酸和浓盐酸体积比为 1∶3 的溶液浸蚀
后进行金相检验, 结果如图 2 所示.可见 1 号裂纹
处的显微组织为奥氏体 + 网状分布的铁素体, 主裂

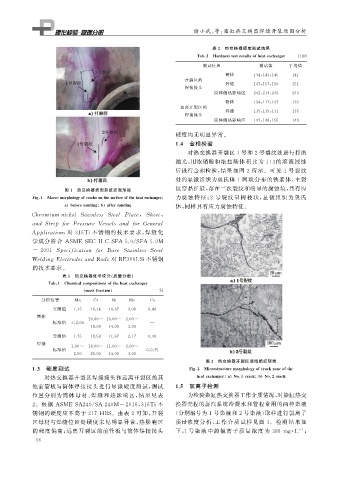

图 1 热交换器表面裂纹宏观形貌 纹穿晶扩展, 存在二次裂纹和明显的腐蚀坑, 具有应
Fi g 敭1 Macromor p holo gy ofcracksonthesurfaceoftheheatexchan g er 力腐蚀特征; 2 号裂纹呈树枝状, 显微组织为奥 氏
a beforesandin g b aftersandin g 体, 同样具有应力腐蚀特征.
ChromiumGnickel Stainless Steel Plate , Sheet ,
and Stri pf or Pressure Vesselsandf or General
A pp lications 对 316Ti不锈钢的技术要求, 焊缝化
学成分符合 ASMESECIICSFAG5.9 / SFAG5.9M
- 2001 S p eci f ication f or Bare Stainless Steel
Weldin gElectrodesandRods 对 RE316LSi不锈钢
的技术要求.
表 1 热交换器化学成分( 质量分数)
Tab敭1 Chemicalcom p ositionsoftheheatexchan g er
massfraction %
分析位置 Mn Cr Ni Mo Cu
实测值 1.35 16.34 10.67 2.08 0.48
筒体
16.00~ 10.00~ 2.00~
标准值 ≤2.00 —
18.00 14.00 3.00
实测值 1.75 18.58 11.67 2.17 0.48
焊缝
1.00~ 18.00~ 11.00~ 2.00~
标准值 ≤0.75
2.50 20.00 14.00 3.00
图 2 热交换器开裂区显微组织形貌
1.3 硬度测试 Fi g 敭2 Microstructuremor p holo gy ofcrackzoneofthe
对热交换器开裂区焊接接头和远离开裂区的其 heatexchan g er a No敭1crack b No敭2crack
他前管板与筒体焊接接头进行显微硬度测试, 测试 1.5 氯离子检测
位置分别为筒体母材、 焊缝和热影响区, 结 果见表 为检验染缸热交换器工作介质情况, 对染缸热交
2 .根据 ASMESA240 / SAG240M-2016 , 316Ti不 换器壳程的蒸汽系统冷凝水和管程常用的两种染液
锈钢的硬度应不高于 217HBS .由表 2 可知, 开裂 ( 分别编号为 1 号染液和 2 号染液) 取样进行氯离子
区母材与焊缝位置处硬度未见明显异常, 热影响区 质量浓度分析, 工作介质试样见图 3 .检测结果如
的 硬度偏高; 远离开裂区的前管板与筒体焊接接头 下, 1号染液中的氯离子质量浓度为 386 m g L ;
-1
5 6
