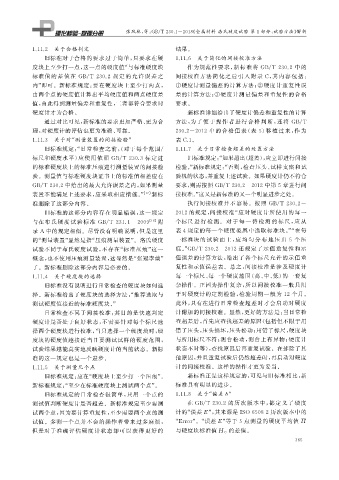

Page 18 - 理化检验-物理分册2019年第六期
P. 18

张凤林, 等: GB / T２３０．１－２０１８ « 金属材料 洛氏硬度试验 第 １ 部分: 试验方法» 解析


            １．１１．２  关于合格判定                                     结果.
                 旧标准对于合格的要求过于简单, 只要求在硬                        １．１１．６  关于简化的间接校准方法
            度块上至少打一点, 这一点的硬度值“ 与标准硬度块                              作为规范性要求, 新标准将 GB / T２３０．２ 中的
            标准 值 的 差 值 在 GB / T２３０．２ 规 定 的 允 许 误 差 之           间接校准方法简化之后引 入附录 C , 其 内 容 包 括:
            内” 即可.新标准规定: 要在硬度块上至少打两点,                          ① 硬度计测量偏差的计算方法; ② 硬度计重复性误
            由两个点的硬度值计算出平均硬度值和两点硬度差                             差的计算方法; ③ 硬度计测量偏差和重复性的合格
            值, 由此得到测量偏差和重复性, 二者都符合要求时                          要求.
            硬度计才为合格.                                               新标准详细给出了硬度计偏差和重复性的计算
                 通过对比可见, 新标准的要求更加严格、 更为合                       方法, 为了 便 于 操 作 者 进 行 合 格 判 断, 还 将 GB / T
            理, 对硬度计的评估也更为准确、 可靠.                              ２３０．２－２０１２ 中的 合 格 值 表 ( 表 ５ ) 移 植 过 来, 作 为
            １．１１．３  关于对“ 测量装置的间接检验”                            表 C．１ .
                 旧标准规定:“ 日常检查之前,( 对于每个范围 /                    １．１１．７  关于日常检查超差的处置方法
            标尺和硬度水平) 应使用依照 GB / T２３０．３ 标定过                         旧标准规定:“ 如果超出( 超差), 应立即进行间接
            的标准硬度块上的标准压痕进行测量装置的间接检                             检验.” 新标准规定:“ 否则, 检查压头、 试样支座和试
            验.测量值与标准硬度块证书上的标准值相差应在                             验机的状态, 并重复上述试验.如果硬度计仍不符合
            GB / T２３０．２ 中给出的最大允许误差之内, 如果测量                     要求, 则需按照 GB / T２３０．２－２０１２ 中第 ５ 章进行间
            装置不能满足上述要求, 应采取相应措施.” 新标                           接校准.” 这又是新标准的又一个明显进步之处.
                                                    [ １７ ]
            准删除了这部分内容.                                             执行间接校准并不容易.按照 GB / T２３０．２－
                 旧标准的这部分内容存在明显错误, 这一规定                        ２０１２ 的规定, 间接校准“ 应对硬度计所使用的每一
                                                      [ １８ ] 附  个标尺 进 行 检 测. 对 于 每 一 待 检 测 的 标 尺, 应 从
            与在布 氏 硬 度 试 验 标 准 GB / T２３１．１－２００９
            录 A 中的规定相似.尽管没有明确说明, 但是这里                          表 ４ 规定的每一个硬度范围中选取标准块.”“ 在每
            的“ 测量装置” 显然是指“ 压痕测量装置”.洛氏硬度                        一标准块 的 试 验 面 上, 应 均 匀 分 布 地 压 出 ５ 个 压
            试验不同于布氏硬度试验, 不存在“ 标准压痕” 这一                         痕.” GB / T２３０．２－２０１２ 还规定了示值重复性和示
            概念, 也不使用压痕测量装置, 这显然是“ 张冠李戴”                        值误差的计算方法, 给出了各个标尺允许的示值重
            了.新标准删除这部分内容是必要的.                                  复性和示值误差表.总之, 间接校准是涉及硬度计
            １．１１．４  关于硬度块的选择                                   每一个标尺、 每一个硬度范围( 高、 中、 低) 的一套复
                 旧标准没有说明进行日常检查的硬度块如何选                          杂操作.正因为操作复杂, 所以间接校准一般只用
            择.新标准给出了硬度块的选择方法:“ 推荐选取与                           于对硬度计的定期检验, 检验周期一般为 １２ 个月.
            测试硬度值接近的标准硬度块.”                                    此外, 只有在进行日常检查超差时才会启动对硬度
                 日常检查不同于间接校准, 其目的是快速判定                         计附加的间接校准.显然, 更好的方法是: 当日常检
            硬度计是否处于良好状态, 不需要针对每个标尺选                            查超差后, 首先应查找超差的原因( 包括但不限于用
            择两个硬度块进行校准, 当只选择一个硬度块时, 硬                          错了压头, 压头损坏, 压头松动; 用错了标尺, 硬度块
            度块的硬度值越接近当日要测试试样的硬度范围,                             与所用标尺不符; 测台松动, 测台上有异物; 硬度计
            试验结果越能真实地反映硬度计的当前状态.新标                             状态不对等), 查找原因后再重复试验.在排除了其
            准的这一规定也是一个进步.                                      他原因, 并且重复试验后仍然超差时, 再启动对硬度
            １．１１．５  关于测量几个点                                    计的间接校准.这样的操作才更为妥当.
                 旧标准规定: 应在“ 硬度块上至少打一个压痕”.                          新标准正是这样规定的, 可见与旧标准相比, 新
            新标准规定:“ 至少在标准硬度块上测试两个点”.                           标准具有明显的进步.
                 旧标准规定的日常检查很简单, 只用一个点的                        １．１１．８  关于“ 偏差b ”
            测试值判断硬度计是否超差.新标准规定至少要测                                 在 GB / T２３０．２ 的历次版本中, 都定义了硬度
            试两个点, 因为要计算重复性, 至少需要两个点的测                          计的“ 误差 E ”, 其来源是ISO６５０８Ｇ２ 历次版本中的
                                                                                                          H
            试值.多测一个点并不会给操作者带来过多麻烦,                             “ Error ”.“ 误差 E ” 等于 ５ 点测量的硬度平均值
            但是对于准确评估硬度计状态却可以获得 更好的                             与硬度块标准值 H C 的差值.
                                                                                                        ３ ６ ５
   13   14   15   16   17   18   19   20   21   22   23
