张凤林, 等: GB / T２３０．１－２０１８ « 金属材料 洛氏硬度试验 第 １ 部分: 试验方法» 解析

确、 具体. 表 １ 按照洛氏硬度和表面洛氏硬度分解为表 １ 和
１．２．４ 关于钢球压头的适用范围 表 ２ .
旧标准规定:“ 如果产品标准或协议中有 规定
１．５．２ 关于主试验力 F １
时, 允许使用钢球压头.” 新标准将相关内容移到注 新标准中的表 １ 和表 ２ 删除了旧标准表 １ 中的
中, 规定:“ 钢球压头仅在满足附录 A 的情况下才可 主试验力 F １ 一列.
使用.” １．５．３ 关于常数 S 和 N
旧标准的规定比较模糊, 不确切.新标准则具 在新标准的表 １ 和表 ２ 中增加了标尺常数 S
体规定了在什么情况下可以使用钢球压头, 因而更 和全量程常数 N 两列数据.
为明确、 具体. １．５．４ 关于 A 标尺和 B 标尺的测量范围
１．３ 规范性引用文件 新标准中的表 １ 扩大了 HRA 和 HRBW 标尺
新标准增加了引用文件“ JJG１１２ 金属洛氏硬 的测量范围, 并且将旧标准中的相应说明由注提升
度计( A 、 B 、 C 、 D 、 E 、 F 、 G 、 H 、 K 、 N 、 T 标尺)” .这
[ ９ ]
到标准正文中.
一修改对新标准的执行具有重要意义, 解决了长期 １．５．５ 关于 C 标尺的测量范围
以来困扰人们的标准执行难的问题.详细分析将在 旧标准在表 １ 的注中规定:“ 如果压痕具有合适
本文第 １．６ 部分述及. 的尺寸, 试验允许范围可延伸到 １０ HRC .” 新标准
１．４ 原理 在表 １ 的注中规定:“ 当金刚石圆锥表面和顶端球面
１．４．１ 关于对原理的描述 是经过抛光的, 且抛光至沿金刚石圆锥轴向距离尖
与旧标准相比, 新标准细化了对原理的描述, 特
端至少 ０．４mm , 试验适用范围可延伸到 １０HRC .”
别是关于如何测量压痕深度.
新、 旧标准的前半句讲的都是“ 试验范围允许延
１．４．２ 关于原理图 伸到 １０HRC ” 的条件, 但是旧标准没有讲清楚这个
新标准重新绘制了试验原理图, 图中增加了时
条件, 没有说清什么叫做“ 压痕具有合适的尺寸”, 如
间轴, 更细化了对试验原理的描述.如图 １ 所示, 新 何做出判断.因而, 旧标准的这种规定描述不清、 不
原理图以横轴表示试验时间, 纵轴表示压头位置, 详
易理解, 新标准则清楚地给出了具体条件.
细描述了加力过程和压头位置的变化过程, 从图中
１．５．６ 关于 S 和 N 的名称
可以清楚地看到加力过程中加力速度的变化.加力
旧标准中参数S 和 N 没有正式名称, 只是被说
速度是先快后慢, 力值逐渐接近规定值, 在规定值上
明代表了什么.
稍做停留, 再移向下一个力值.这一修改有利于深
新标准在表 ３ “ 符号及缩写术语” 中, 给出了 S
刻理解洛氏硬度计的原理和工作过程.
和 N 的正式名称. S 叫做“ 标尺常数”, 是与标尺有
关的常数.对于洛氏硬度标尺, S＝０．００２mm ; 对于
表面洛氏硬度标尺, S＝０．００１mm .即 S 代表每一
洛氏或表洛硬度单位所对应的残余压痕深度值. N
叫做“ 全量程常数”, 是与给定标尺全量程范围有关
的常数.使用球压头的洛氏硬度标尺, N ＝１３０ ; 使
用金刚石压头的洛氏硬度标尺及全部表面洛氏硬度
标尺, N＝１００ . N 代表当残余压痕深度为 ０ 时, 给
定标尺下硬度的最大值.
１．６ 试验设备
１．６．１ 关于JJG１１２

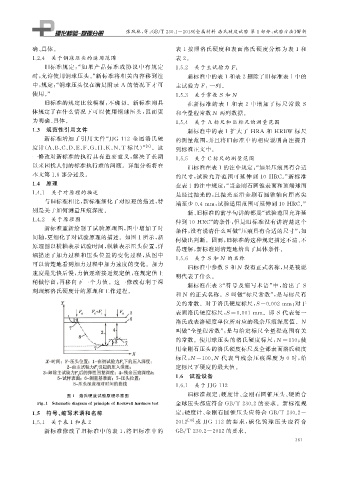

图 １ 洛氏硬度试验原理示意图 旧标准规定: 硬度计、 金刚石圆锥压头、 硬质合
Fi g 敭１ Schematicdia g ramof p rinci p leofRockwellhardnesstest 金球压头都应符合 GB / T２３０．２ 的要求.新标准规
１．５ 符号、 缩写术语和名称 定: 硬度计、 金刚石圆锥压头应符合 GB / T２３０．２－
[ １０ ] 或 JJG１１２ 的 要 求, 碳 化 钨 球 压 头 应 符 合
１．５．１ 关于表 １ 和表 ２ ２０１２
新标准修改了旧标准中的表 １ , 将旧标准中的 GB / T２３０．２－２０１２ 的要求.
