Page 71 - 理化检验-物理分册2019年第五期

吴 霞, 等: 某电动泵传动轴断裂原因分析

氏体和残余奥氏体及某些碳化物组成.熔化凝固层
的 厚 度 随 能 量 的 变 化 而 变 化, 但 一 般 不 超 过
０．１mm . 热影响层是熔化凝固层和基体之间的过渡
区域, 其和基体材料之间无很明显的界限, 热影响层
的金属材料并没有熔化, 只是受到高温的影响, 使材
料的显微组织发生了变化 [ ３ ] .
电火花加工表面由于受到瞬时高温作用后极速
冷却, 容易产生拉应力, 因此在表面容易出现显微裂

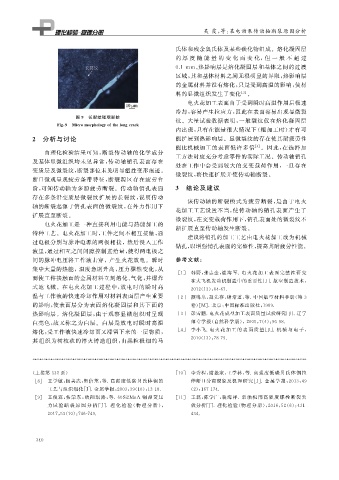

图 ９ 长裂纹微观形貌
纹.大量试验数据表明, 一般裂纹仅在熔化凝固层
Fi g 敭９ Micromor p holo gy ofthelon g crack
内出现, 只有在能量很大情况下( 粗加工时) 才有可
２ 分析与讨论 能扩展到热影响层.显微裂纹的存在使其耐疲劳性
能比机械加工的表面低许多倍 [ ４ ] .因此, 在选择加
由理化检验结果可知, 断裂传动轴的化学成分
工方法时应充分考虑零件的实际工况.传动轴销孔
及基体显微组织均未见异常, 传动轴销孔表面存在
处在工作中会受到较大的交变载荷作用, 一旦存在
变质层及微裂纹, 断裂部位未见明显塑性变形痕迹.
微裂纹, 将快速扩展并使传动轴断裂.
断口微观呈现疲劳条带特征, 断裂源区存在疲劳台
阶, 可知传动轴为多源疲劳断裂.传动轴销孔表面 ３ 结论及建议
存在多条沿变质层微裂纹扩展的长裂纹, 说明传动
该传动轴的断裂模式为疲劳断裂, 是由于电火
轴的断裂起源于销孔表面的微裂纹, 在外力作用下
花加工工艺设置不当, 使传动轴的销孔表面产生了
扩展直至断裂.
微裂纹, 在交变载荷作用下, 销孔表面处的微裂纹不
电火花加工是一种直接利用电能与热能加工的
断扩展直至传动轴发生断裂.
特种工艺.电火花加工时, 工件之间不相互接触, 通
建议将销孔的加工工艺由电火花加工改为机械
过电极分别与脉冲电源的两极相接,然后浸入工作
钻孔, 以增强销孔表面的完整性, 提高其耐疲劳性能.
液里, 通过相互之间间隙控制进给量, 使得两电极之
间的脉冲电压将工作液击穿,产生火花放电.瞬时 参考文献:
集中大量的热能,温度急剧升高, 压力骤然变化, 从
[ １ ] 韩野, 张志金, 崔 海 军 ． 电 火 花 加 工 表 面 完 整 性 研 究
而使工件接触面的金属材料立刻熔化、 气化, 并爆炸
在大飞机发动机制造中的重要性[ J ] ． 航空制造技术,
式地飞溅.在电火花加工过程中, 放电时的瞬时高
２０１２ ( １３ ): ６４Ｇ６７．
温与工作液的快速冷却作用对材料表面层产生重要 [ ２ ] 颜鸣皋, 赵先存, 钟培道, 等 ． 中国航空材料手册( 第 ３
的影响, 使表面层分为表面熔化凝固层和其下面的 卷)[ M ] ． 北京: 中国标准出版社, １９８９．
热影响层.熔化凝固层, 由于观察显微组织时呈现 [ ３ ] 彭雪鹏 ． 电火花成型加工表面质量试验研究[ J ] ． 辽宁
白亮色, 故又称之为白层.白层是放电时瞬时高温 师专学报( 自然科学版), ２００５ , ７ ( ４ ): ９６Ｇ９８．
[ ４ ] 李小飞 ． 电火 花 加 工 的 表 面 质 量 [ J ] ． 机 械 与 电 子,
熔化, 受工作液快速冷却而又滞留下来的一层物质,
其 组织为树枝状的淬火铸造组织, 由晶粒极细的马 ２０１０ ( １３ ): ７８Ｇ７９．

( 上接第 ３３２ 页) [ １０ ] 李秀程, 谢振家, 王学林, 等 ． 高强度低碳贝氏体钢拉
[ ８ ] 王学敏, 杨善武, 贺信莱, 等 ． 高强度低碳贝氏体钢的 伸断口分离现象及机理研究[ J ] ． 金属学报, ２０１３ , ４９
工艺与组织细化[ J ] ． 金属学报, ２００３ , ３９ ( １０ ): １３Ｇ１８． ( ２ ): １６７Ｇ１７４．
[ ９ ] 王俊霖, 韩 荣 东, 欧 阳 珉 路, 等 ．６０Si２MnA 钢 弹 簧 压 [ １１ ] 王磊, 陈学广, 裴 海 祥 ． 柴 油 机 用 高 强 度 螺 栓 断 裂 失

力试 验 断 裂 原 因 分 析 [ J ] ． 理 化 检 验 ( 物 理 分 册 ), 效分析[ J ] ． 理化检验( 物 理 分 册), ２０１６ , ５２ ( ６ ): ４３１Ｇ
２０１７ , ５３ ( １０ ): ７４６Ｇ７４９． ４３４．

３ ４ ０
