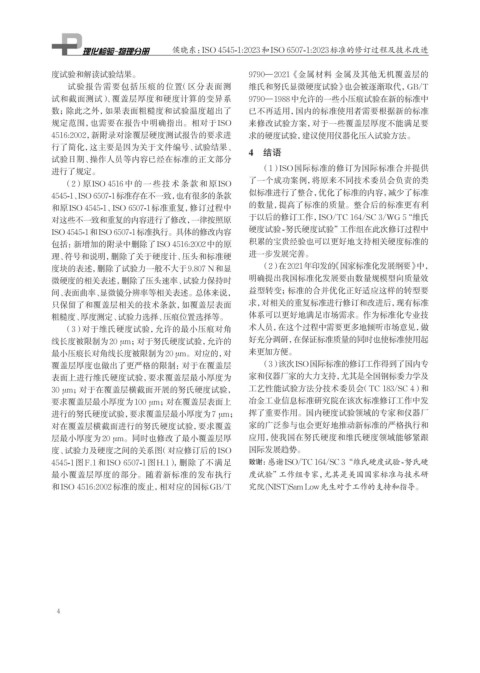

Page 20 - 理化检验-物理分册2024年第十期

侯晓东：ISO 4545-1:2023和ISO 6507-1:2023标准的修订过程及技术改进

度试验和解读试验结果。 9790—2021《金属材料 金属及其他无机覆盖层的
试验报告需要包括压痕的位置（区分表面测 维氏和努氏显微硬度试验》也会被逐渐取代，GB/T
试和截面测试）、覆盖层厚度和硬度计算的变异系 9790—1988中允许的一些小压痕试验在新的标准中
数；除此之外，如果表面粗糙度和试验温度超出了 已不再适用，国内的标准使用者需要根据新的标准
规定范围，也需要在报告中明确指出。相对于ISO 来修改试验方案，对于一些覆盖层厚度不能满足要
4516:2002，新附录对涂覆层硬度测试报告的要求进 求的硬度试验，建议使用仪器化压入试验方法。
行了简化，这主要是因为关于文件编号、试验结果、 4 结语
试验日期、操作人员等内容已经在标准的正文部分
进行了规定。 （1）ISO国际标准的修订为国际标准合并提供
了一个成功案例，将原来不同技术委员会负责的类
（2）原ISO 4516 中的一些技术条款和原ISO
4545-1、ISO 6507-1标准存在不一致，也有很多的条款 似标准进行了整合，优化了标准的内容，减少了标准
和原ISO 4545-1、ISO 6507-1标准重复，修订过程中 的数量，提高了标准的质量。整合后的标准更有利
对这些不一致和重复的内容进行了修改，一律按照原 于以后的修订工作，ISO/TC 164/SC 3/WG 5 “维氏
ISO 4545-1和ISO 6507-1标准执行。具体的修改内容 硬度试验-努氏硬度试验” 工作组在此次修订过程中
包括：新增加的附录中删除了ISO 4516:2002中的原 积累的宝贵经验也可以更好地支持相关硬度标准的
理、符号和说明，删除了关于硬度计、压头和标准硬 进一步发展完善。
度块的表述，删除了试验力一般不大于9.807 N和显 （2）在2021年印发的 《国家标准化发展纲要》中，
微硬度的相关表述，删除了压头速率、试验力保持时 明确提出我国标准化发展要由数量规模型向质量效
间、表面曲率、显微镜分辨率等相关表述。总体来说， 益型转变；标准的合并优化正好适应这样的转型要
只保留了和覆盖层相关的技术条款，如覆盖层表面 求，对相关的重复标准进行修订和改进后，现有标准
粗糙度、厚度测定、试验力选择、压痕位置选择等。 体系可以更好地满足市场需求。作为标准化专业技
（3）对于维氏硬度试验，允许的最小压痕对角 术人员，在这个过程中需要更多地倾听市场意见，做
线长度被限制为20 μm；对于努氏硬度试验，允许的 好充分调研，在保证标准质量的同时也使标准使用起
最小压痕长对角线长度被限制为20 μm。对应的，对 来更加方便。
覆盖层厚度也做出了更严格的限制：对于在覆盖层 （3） 该次ISO国际标准的修订工作得到了国内专
表面上进行维氏硬度试验，要求覆盖层最小厚度为 家和仪器厂家的大力支持，尤其是全国钢标委力学及
30 μm；对于在覆盖层横截面开展的努氏硬度试验， 工艺性能试验方法分技术委员会（TC 183/SC 4）和
要求覆盖层最小厚度为100 μm；对在覆盖层表面上 冶金工业信息标准研究院在该次标准修订工作中发
进行的努氏硬度试验，要求覆盖层最小厚度为7 μm； 挥了重要作用。国内硬度试验领域的专家和仪器厂
对在覆盖层横截面进行的努氏硬度试验，要求覆盖 家的广泛参与也会更好地推动新标准的严格执行和
层最小厚度为20 μm。同时也修改了最小覆盖层厚 应用，使我国在努氏硬度和维氏硬度领域能够紧跟

度、试验力及硬度之间的关系图（对应修订后的ISO 国际发展趋势。
4545-1 图F.1 和ISO 6507-1 图H.1），删除了不满足 致谢： 感谢ISO/TC 164/SC 3“维氏硬度试验-努氏硬
最小覆盖层厚度的部分。随着新标准的发布执行 度试验”工作组专家，尤其是美国国家标准与技术研
和ISO 4516:2002标准的废止，相对应的国标GB/T 究院(NIST)Sam Low先生对于工作的支持和指导。

4
