Page 41 - 理化检验-物理分册2023年第十一期

赵映辉, 等: 多次调质对 C110钢组织和摩擦磨损行为的影响

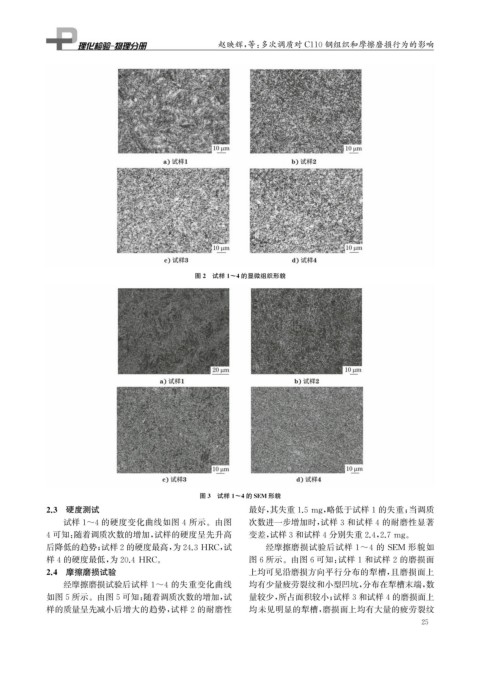

图2 试样1~4的显微组织形貌

图3 试样1~4的SEM 形貌

2.3 硬度测试 最好, 其失重1.5m g 略低于试样1的失重; 当调质
,
试样1~4的硬度变化曲线如图4所示。由图 次数进一步增加时, 试样3和试样4的耐磨性显著
4可知: 随着调质次数的增加, 试样的硬度呈先升高 变差, 试样3和试样4分别失重2.4 , 2.7m g 。

后降低的趋势; 试样2的硬度最高, 为24.3HRC , 试 经摩擦磨损试验后试样 1~4 的 SEM 形貌如

样4的硬度最低, 为20.4HRC 。 图6所示。由图6可知: 试样1和试样2的磨损面
2.4 摩擦磨损试验 上均可见沿磨损方向平行分布的犁槽, 且磨损面上
经摩擦磨损试验后试样1~4的失重变化曲线 均有少量疲劳裂纹和小型凹坑, 分布在犁槽末端, 数
如图5所示。由图5可知: 随着调质次数的增加, 试 量较少, 所占面积较小; 试样3和试样4的磨损面上
样的质量呈先减小后增大的趋势, 试样2的耐磨性 均未见明显的犁槽, 磨损面上均有大量的疲劳裂纹
5
2
