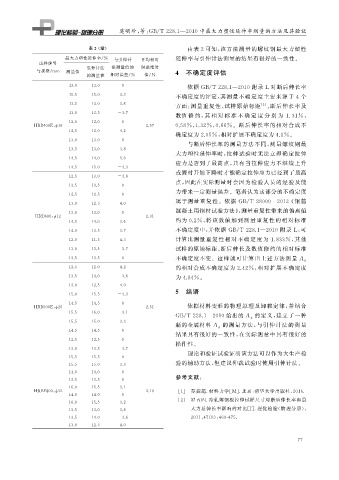

Page 93 - 理化检验-物理分册2022年第六期

莫明珍, 等: GB / T228.1 — 2010 中最大力塑性延伸率测量新方法及其验证

表 2 ( 续) 由表 2 可知, 该方法测量的螺纹钢最大力塑性
最大力塑性延伸率 / % 与引伸计 平均相对 延伸率与引伸计法测量的结果有很好的一致性。
试样牌号
引伸计法 法测量值的 误差绝对
与规格 / mm 测量值 4 不确定度评估
的测量值 相对误差 / % 值 / %

13.0 13.0 0 依据 GB / T228.1 — 2010 附录 L 对断后伸长率
不确定度的评定, 其测量不确定度主要来源于 4 个
15.5 15.0 3.3
13.5 13.0 3.8 方面: 测量重复性、 试样原始标距 [ 2 ] 、 断后伸长率及
13.0 13.5 -3.7
数值 修 约, 其 相 对 标 准 不 确 定 度 分 别 为 1.31% ,
12.0 12.0 0
HRB400E , 16 2.57 0.58% , 1.32% , 0.66% 。断后伸长率的相对合成不
ϕ
12.5 12.0 4.2
确定度为 2.05% , 相对扩展不确定度为 4.1% 。
13.0 13.0 0
与断后伸长率的测量方法不同, 测量螺纹钢最
13.5 13.0 3.8
大力塑性延伸率时, 拉伸试验时无法立即确定拉伸
14.5 14.0 3.6
应力是否到了最高点, 只有当拉伸应力不继续上升
14.5 15.0 -3.3
或瞬时开始下降时才能确定拉伸应力已经到了最高
12.5 13.0 -3.8
点, 因此在实际测量时会因为检验人员的经验及能
13.5 13.5 0
力带来一定测量误差。笔者认为这部分的不确定度
12.5 12.5 0

属于测量重复性。依据 GB / T28900 — 2012 《 钢筋

13.0 12.5 4.0
混凝土用钢材试验方法》, 测量重复性带来的偏离值
13.0 13.0 0
HRB600 , 12 2.31 约为 0.2% , 将该数值加到测量重复性的相对标准
ϕ
14.5 14.0 3.6

不确定度中, 并依据 GB / T228.1 — 2010 附录 L , 可
14.0 13.5 3.7
12.0 11.5 4.3 计算出测量重复性相对不确定度为 1.833% , 其他
13.0 13.5 -3.7 试样的原始标距、 断后伸长及数值修约的相对标准
13.5 13.5 0
不确定度不变。这样就可计算出上述方法测量 A g
12.5 12.0 4.2 的相对合成不确定度为 2.42% , 相对扩展不确定度
13.5 14.0 -3.6 为 4.84% 。
13.0 12.5 4.0
5 结语
15.0 15.5 -3.2
14.5 14.5 0
依据材料变形的物理原理及卸载定律, 并结合
ϕ
HRB500E , 25 2.51
15.5 16.0 -3.1 的定义, 建立了一种
GB / T228.1 — 2010 给出的 A g
15.5 15.0 3.3
的测量方法, 与引伸计法的测量
新的金属材料 A g
14.5 14.5 0
结果具有很好的一致性, 在实际测量中具有很好的
12.5 12.5 0
操作性。
13.0 13.5 -3.7
理论和验证试验证明该方法可以作为大生产检
15.5 15.5 0
验的辅助方法, 但建议仲裁试验时使用引伸计法。
15.5 15.0 3.3
14.0 14.0 0
参考文献:
13.5 13.5 0
16.0 15.5 3.1
ϕ
HRBF400 , 32 2.10 [ 1 ] 苏振超 . 材料力学[ M ] . 北京: 清华大学出版社, 2016.
14.0 14.0 0
[ 2 ] 罗五四 . 冷轧薄钢板拉伸试样尺寸对断后伸长率和最
16.0 15.5 3.2
大力总伸长率影响的对比[ J ] . 理化检验( 物理分册),
13.5 13.0 3.8
13.5 14.0 -3.6 2011 , 47 ( 8 ): 469-475.
13.0 12.5 4.0
7 7
