Page 76 - 理化检验-物理分册2022年第六期

路 丰, 等: 预应力钢丝用 YL82B 热轧盘条断裂原因

不是受力前就存在的, 是在氢、 缺陷( 如夹杂物等)
和应力的 共 同 作 用 下, 在 应 变 过 程 中 形 成 的 独 特
缺陷区, 也 称 为 第 二 类 白 点。 第 二 类 白 点 在 受 力
前或使用前通过去氢处理是可以消除的, 故可逆。
第一类白 点 和 第 二 类 白 点 的 性 质 不 同, 二 者 不 可
混淆。
1.2.2 刮伤断口

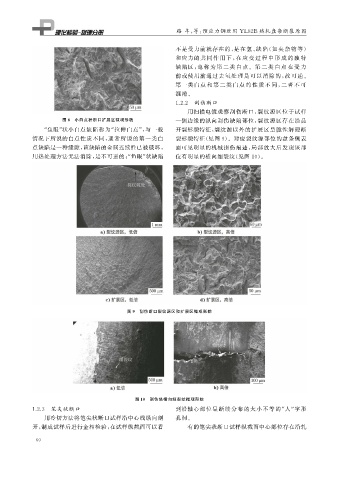

用扫描电镜观察刮伤断口, 裂纹源区位于试样
图 8 小白点状断口扩展区微观形貌 一侧边缘的纵向刮伤缺陷部位, 裂纹源区存在沿晶
“ 鱼眼” 状小白点缺陷称为“ 拉伸白点”, 与一般 开裂形貌特征, 裂纹源以外的扩展区呈脆性解理断
情况下所说的白点性质不同, 通常所说的第一类白 裂形貌特征( 见图 9 )。对应裂纹源部位的盘条侧表
点缺陷是一种缝隙, 该缺陷的金属连续性已被破坏, 面可见明显的机械损伤痕迹, 局部放大后发现该部
用热处理方法无法消除, 是不可逆的;“ 鱼眼” 状缺陷 位有明显的横向细裂纹( 见图 10 )。

图 9 刮伤断口裂纹源区和扩展区微观形貌

图 10 刮伤处横向细裂纹微观形貌
1.2.3 笔尖状断口 到沿轴心部位呈断续分布的大小不等的“ 人” 字形
用冷切方法将笔尖状断口试样沿中心线纵向剖 孔洞。
开, 制成试样后进行金相检验, 在试样纵截面可以看 有的笔尖状断口试样纵截面中心部位存在沿轧

6 0
