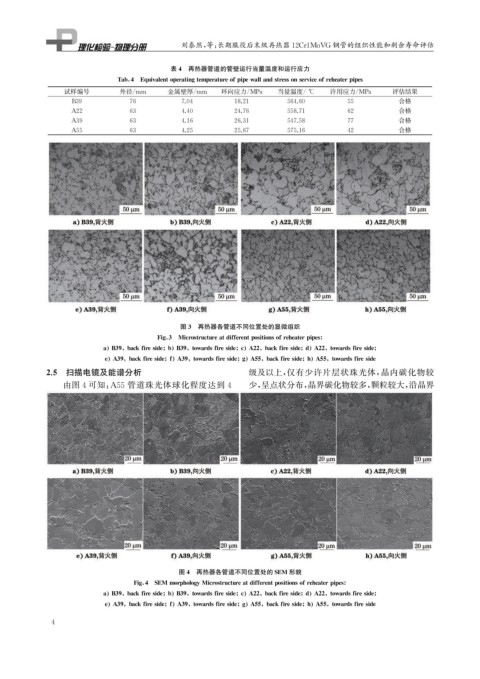

刘泰然, 等: 长期服役后末级再热器12Cr1MoVG 钢管的组织性能和剩余寿命评估
表4 再热器管道的管壁运行当量温度和运行应力
Tab 4 E q uivalento p eratin g tem p eratureof p i p ewallandstressonserviceofreheater p i p es
试样编号 外径 / mm 金属壁厚 / mm 环向应力 / MPa 当量温度 / ℃ 许用应力 / MPa 评估结果
B39 76 7.04 18.21 564.60 55 合格
A22 63 4.40 24.76 558.71 62 合格
A39 63 4.16 26.31 547.58 77 合格
A55 63 4.25 25.67 575.16 42 合格
图3 再热器各管道不同位置处的显微组织
Fi g 3 Microstructureatdifferent p ositionsofreheater p i p es
a B39 backfireside b B39 towardsfireside c A22 backfireside d A22 towardsfireside
e A39 backfireside f A39 towardsfireside g A55 backfireside h A55 towardsfireside
2.5 扫描电镜及能谱分析 级及以上, 仅有少许片层状珠光体, 晶内碳化物较
少, 呈点状分布, 晶界碳化物较多, 颗粒较大, 沿晶界
由图4可知: A55 管道珠光体球化程度达到 4
图4 再热器各管道不同位置处的SEM 形貌
Fi g 4 SEM mor p holo gyMicrostructureatdifferent p ositionsofreheater p i p es
a B39 backfireside b B39 towardsfireside c A22 backfireside d A22 towardsfireside
e A39 backfireside f A39 towardsfireside g A55 backfireside h A55 towardsfireside
