Page 31 - 理化检验-物理分册2021年第十期

胡伟勇, 等: GCr15钢轴承套圈表面脱碳层形成机理

收缩以至消失; ②奥氏体中碳元素向工件表面扩散逸 留时间过长, 生成表面脱碳层; ③锻坯球化退火时保
出, 最终降低到 M 点后转变为含碳量 N 的铁素体, 护气氛碳势偏低, 球化时表面发生脱碳。
奥氏体消失; ③含碳量 N 的铁素体中碳元素向工件 ( 2 )球化退火锻坯脱碳缺陷的工艺因素是气氛

表面扩散逸出, 含碳量降低到0 ( P 点), 整个工件表 碳势, 炉内气氛碳势等于或大于 GCr15钢二相区平
层 λ 厚度的体积内全转变为纯铁, 如图11所示。实 衡奥氏体碳含量时, 获得正常显微组织; 随碳势降
践中当炉子严重漏气时才会出现类似情况, 工件有严 低, 轴承表层先出现半脱碳层, 显微组织表现为渗碳
重的全脱碳层, 层深超标, 通常是报废产品。 体数量减少、 铁素体( 叠加原始铁素体) 增加及团块
片状珠光体生成; 碳势继续降低后, 由外到里生成全
脱碳层+半脱碳层。

( 3 )球化退火时应严格控制炉内气氛避免发生
脱碳, 冷却时应该保温到脱碳敏感温度以下再出炉。
参考文献:

[ 1 ] 胡伟勇, 王峰, 项文建, 等.GCr15 钢轴承套圈球化退
火表层脱碳分析[ J ] . 理化检验( 物理分册), 2018 , 54

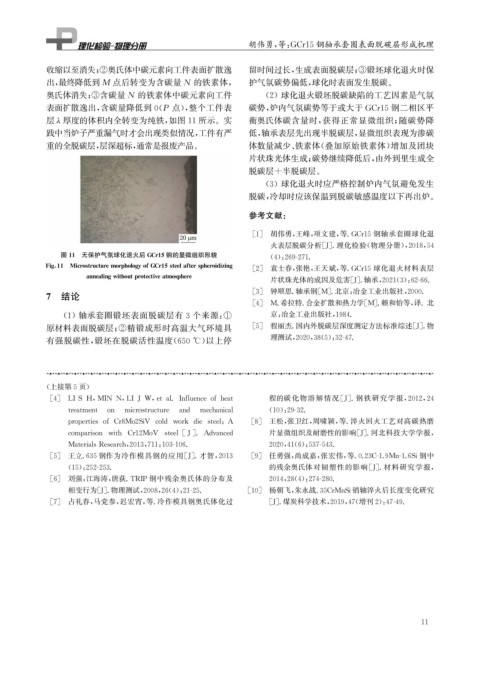

图11 无保护气氛球化退火后 GCr15钢的显微组织形貌
( 4 ): 269-271.

Fi g 11 Microstructuremor p holo gy ofGCr15steelafters p heroidizin g [ 2 ] 袁士春, 张艳, 王天斌, 等.GCr15 球化退火材料表层

annealin gwithout p rotectiveatmos p here
片状珠光体的成因及危害[ J ] . 轴承, 2021 ( 3 ): 62-66.
7 结论 [ 3 ] 钟顺思. 轴承钢[ M ] . 北京: 冶金工业出版社, 2000.

[ 4 ] M. 希拉特. 合金扩散和热力学[ M ] . 赖和怡等, 译. 北

( 1 )轴承套圈锻坯表面脱碳层有 3 个来源: ① 京: 冶金工业出版社, 1984.
原材料表面脱碳层; ②精锻成形时高温大气环境具 [ 5 ] 程丽杰. 国内外脱碳层深度测定方法标准综述[ J ] . 物

有强脱碳性, 锻坯在脱碳活性温度( 650℃ ) 以上停 理测试, 2020 , 38 ( 5 ): 32-47.

( 上接第5页)

[ 4 ] LIS H , MIN N , LIJ W , etal.Influenceofheat 程的碳化物溶解情况[ J ] . 钢铁研究学报, 2012 , 24

treatment on microstructure and mechanical ( 10 ): 29-32.

p ro p ertiesof Cr8Mo2SiV cold work die steel : A [ 8 ] 王松, 张卫红, 周啸颖, 等. 淬火回火工艺对高碳热磨

com p arison with Cr12MoV steel [ J ] .Advanced 片显微组织及耐磨性的影响[ J ] . 河北科技大学学报,

MaterialsResearch , 2013 , 711 : 103-106. 2020 , 41 ( 6 ): 537-543.
[ 5 ] 王立.635钢作为冷作模具钢的应用[ J ] . 才智, 2013 [ 9 ] 任勇强, 尚成嘉, 张宏伟, 等.0.23C-1.9Mn-1.6Si 钢中
( 15 ): 252-253. 的残余奥氏体对韧塑性的影响[ J ] . 材料研究学报,
[ 6 ] 刘强, 江海涛, 唐荻.TRIP 钢中残余奥氏体的分布及 2014 , 28 ( 4 ): 274-280.
相变行为[ J ] . 物理测试, 2008 , 26 ( 4 ): 21-25. [ 10 ] 杨朝飞, 朱永战.35CrMnSi 销轴淬火后长度变化研究
[ 7 ] 占礼春, 马党参, 迟宏宵, 等. 冷作模具钢奥氏体化过 [ J ] . 煤炭科学技术, 2019 , 47 ( 增刊2 ): 47-49.

1 1
