25mm 高度处样条编号分别是a0 、 a1 、 a2 , 尺寸样编 在γ ( 111 )、 α ( 110 )、 γ ( 200 )、 α ( 200 )、 γ ( 220 )、 α ( 211 )
号a3 ; Cr8Mo2SiV 钢对应的 8 个样条编号分别是 等6处衍射峰的峰强统计与计算, 分别得到了不同
热处理工艺下3种模具钢的残余奥氏体含量( 体积
B0 、 B1 、 B2 、 B3 、 b0 、 b1 、 b2 、 b3 ; Calmax 钢对应的 8
个样条编号分别是 C0 、 C1 、 C2 、 C3 、 c0 、 c1 、 c2 、 c3 。 分数) 及其分布, 具体见表2 。

由表2可知: ①无论是在520℃高温回火后, 还
2 试验结果与讨论
是在400℃低温回火后, 对于3种冷作模具钢, 越接
2.1 残余奥氏体含量 近心部处其残余奥氏体含量越高。原因在于残余奥
图1和图2为试样 A0 、 A1 、 A2 、 B0 、 B1 、 B2 、 C0 、 氏体一般沿铁素体晶界分布或存在于大铁素体晶粒
C1 、 C2 及 a0 、 a1 、 a2 、 b0 、 b1 、 b2 、 c0 、 c1 、 c2 的 XRD 内部, 而越接近试样心部其铁素体粒径越小晶界越
谱。根据 ASTME975 — 2013 , 通过对每个 XRD 谱 密, 分散分布的奥氏体晶粒越小越密 [ 6 ] 。 ②DC53

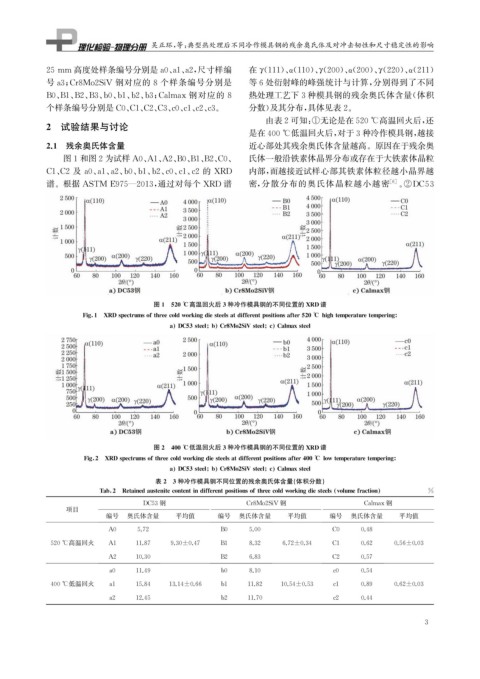

图1 520℃高温回火后3种冷作模具钢的不同位置的 XRD谱

Fi g 1 XRDs p ectrumsofthreecoldworkin g diesteelsatdifferent p ositionsafter520℃hi g htem p eraturetem p erin g

a DC53steel b Cr8Mo2SiVsteel c Calmaxsteel

图2 400℃低温回火后3种冷作模具钢的不同位置的 XRD谱

Fi g 2 XRDs p ectrumsofthreecoldworkin g diesteelsatdifferent p ositionsafter400℃lowtem p eraturetem p erin g

a DC53steel b Cr8Mo2SiVsteel c Calmaxsteel
表2 3种冷作模具钢不同位置的残余奥氏体含量( 体积分数)

Tab 2 Retainedaustenitecontentindifferent p ositionsofthreecoldworkin g diesteels volumefraction %
DC53钢 Cr8Mo2SiV 钢 Calmax钢
项目
编号 奥氏体含量 平均值 编号 奥氏体含量 平均值 编号 奥氏体含量 平均值
A0 5.72 B0 5.00 C0 0.48
520℃高温回火 A1 11.87 9.30±0.47 B1 8.32 6.72±0.34 C1 0.62 0.56±0.03

A2 10.30 B2 6.83 C2 0.57
a0 11.49 b0 8.10 c0 0.54
400℃低温回火 a1 15.84 13.14±0.66 b1 11.82 10.54±0.53 c1 0.89 0.62±0.03

a2 12.45 b2 11.70 c2 0.44

3
