Page 89 - 理化检验-物理分册2018第四期

刘 俊, 等: AZ４０M 镁合金锻件不规则形状缺陷分析

基体的联系非常脆弱.由于这些夹杂物的耐蚀性相
比基体的要好, 所以在扫描电镜下的形貌均是凸出
于基体表面, 这与缺陷宏观上的形貌特征相一致.
１．３ 化学成分分析
采用能谱仪( EDS ) 分析了各种形状夹杂物相的
化学组分.先采用面扫描方式分析了各元素在基体
和不同形状缺陷上的分布情况, 然后采用点扫描方

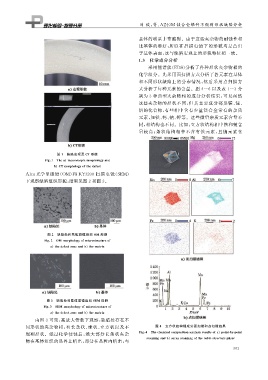

式分析了每种元素的含量.图 ４~６ 以及表 １~３ 分
别为 ３ 种典型夹杂物相的成分分析结果, 可见虽然
这些夹杂物的形状不同, 但其主要成分都是镁、 锰、
铝的化合物, 有些相中含有少量镁合金常有的杂质
元素, 如铁、 钙、 钠、 钾等.这些微量杂质元素含量不
同, 相结构也不同.比如: 立方状结构相中铁和钠含
量较高; 条状结构相中不含有铁元素, 且钠元素含

图 １ 缺陷宏观及 CT 形貌
Fi g 敭１ Thea macrosco p icmor p holo gy and
b CTmor p holo gy ofthedefect
A１m 光学显微镜( OM ) 和 KY３２００ 扫描电镜( SEM )
下观察缺陷组织形貌, 结果见图２和图３ .

图 ２ 缺陷处和基体显微组织 OM 形貌
Fi g 敭２ OM mor p holo gy ofmicrostructureof
a thedefectzoneandb thematrix

图 ３ 缺陷处和基体显微组织 SEM 形貌
Fi g 敭３ SEM mor p holo gy ofmicrostructureof
a thedefectzoneandb thematrix
由图 ３ 可见, 高放大倍数下观察, 缺陷处存在不
同形状的夹杂物相, 有长条状、 球状、 立方状以及不 图 ４ 立方状结构相成分面扫描和点扫描结果
规则形状.经过化学侵蚀后, 绝大部分长条状夹杂 Fi g 敭４ Thechemicalcom p ositionanal y sisresultsofa p ointＧb y Ｇ p oint
scannin g andb arra y scannin g ofthecubicstructure p hase
物在基体组织的晶界上析出, 部分在晶粒内析出, 与
３ ０ １
