Page 39 - 理化检验-化学分册2017第八期

卢毓华, 等: 大尺寸变形 FGH９６ 高温合金涡轮盘晶粒尺寸和硬度相关性的表征

如图 ４a ) 所示, 虽然从 １ 号到 １７ 号试样的平均 成分和组织结构的差异 [ １１Ｇ１２ ] .因而从图 ４a ) 中可以
硬度存在一些波动, 但整体趋势是逐渐递减的.这 看到, ５ 号试样和 １１ 号试样( 以及前后两三个试样)
说明从 盘 心 到 盘 缘, 平 均 硬 度 整 体 上 是 减 小 的. 的硬度存在较大的波动, 但对照图 １c ) 来看, 这几个
图 ４b ) 所示为所有试样硬度的分布, 可见其整体硬 试样所在的部位恰好为盘件形状变化的部位, 因此
度多分布在 ４３０~４７５HV . 在热处理过程中温度场变化不同, 导致对最终材料
硬度测试结果可以敏感地反映金属材料的化学 的硬度造成了影响.

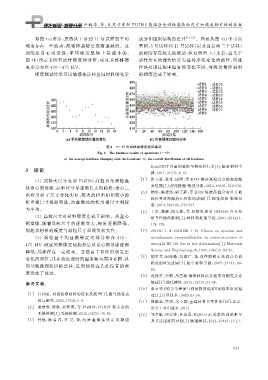

图 ４ １~１７ 号试样的硬度测试结果
Fi g 敭４ Thehardnessresultsofs p ecimens１－１７
a theavera g ehardnesschan g in gwiththelocations b theoveralldistributionofallhardness
René８８DT 合金的组织与热变形行为[ J ] ． 航空材料学
３ 结论
报, ２０１１ , ３１ ( ３ ): ８Ｇ１３．
( １ )试验大尺寸变形 FGH９６ 高温合金涡轮盘 [ ４ ] 张立新, 孙奇, 田野, 等 ．K４４４ 铸造高温合金的高温蠕
从盘心到盘缘, 晶粒尺寸呈逐渐长大的趋势; 盘心二 变性能[ J ] ． 理化检验 Ｇ 物理分册, ２０１３ , ４９ ( ８ ): ５１０Ｇ５１５．
[ ５ ] 陆琪, 陈建伟, 郭子静, 等 ．K００２ 铸造高温合金叶片取
次析出相 γ′ 尺寸分化明显, 较大的析出相和较小的
样位置对高温持久性能的影响[ J ] ． 理化检验 Ｇ 物理分
析出相尺寸相差明显, 而盘缘处的析出相尺寸则较
册, ２０１４ , ５０ ( １０ ): ７３５Ｇ７３７．
为平均.
[ ６ ] 王岩, 林琳, 邵文 柱, 等 ． 固 溶 处 理 对 GH４１６９ 合 金 组
( ２ )晶粒尺寸对材料硬度造成了影响.从盘心
织与性能的影响[ J ] ． 材料热处理学报, ２００７ , ２８ ( z１ ):
到盘缘, 随着晶粒尺寸的逐渐变大, 硬度逐渐降低,
１７６Ｇ１７９．
涡轮盘材料的硬度与晶粒尺寸呈现负相关性. [ ７ ] ZHOU L X , BAKER T N．Effectsond y namicand
( ３ )涡 轮 盘 平 均 显 微 硬 度 大 都 分 布 在 ４３０~ metad y namicrecr y stallizationon microstructuresof
４７５HV , 硬度的整体变化趋势是从盘心到盘缘逐渐 wrou g htINＧ７１８duetohotdeformation [ J ] ．Materials
降低, 局部存在一定波动.这是由于盘件形状发生 ScienceandEn g ineerin g : A , １９９５ , １９６ ( １ ): ８９Ｇ９５．
[ ８ ] 胡本芙, 田高峰, 贾 成 厂, 等 ． 双 性 能 粉 末 高 温 合 金 涡
变化的部位, 其在热处理时的温度场与周围不同, 从
轮盘的研究进展[ J ] ． 航空材料学报, ２００７ , ２７ ( ４ ): ８０Ｇ
而导致微观组织的差异, 进而使得这几处位置的硬
８４．
度发生了波动.
[ ９ ] 沈保罗, 李莉, 岳昌林 ． 钢铁材料抗拉强度与硬度关系
参考文献: 综述[ J ] ． 现代铸铁, ２０１２ , ３２ ( １ ): ９３Ｇ９６．
[ １０ ] 李玉智 ． « 铝合金硬度与强度换算值» 国家标准审定通
[ １ ] 江和甫 ． 对涡轮盘材料的需求及展望[ J ] ． 燃气涡轮试
过[ J ] ． 计量技术, １９８２ ( ４ ): ５６．
验与研究, ２００２ , １５ ( ４ ): １Ｇ６． [ １１ ] 那顺桑, 李杰, 艾立群 ． 金属材料力学性能[ M ] ． 北京:
[ ２ ] 董德秀, 熊瑛, 刘 怀 南, 等 ．FGH９６ , FGH９７ 粉 末 盘 的
冶金工业出版社, ２０１１．
无损检测[ J ] ． 无损检测, ２０１２ , ３４ ( ５ ): ７６Ｇ８０． [ １２ ] 邹章雄, 项金钟, 许思勇 ．HallＧPetch 关 系 的 理 论 推 导
[ ３ ] 付锐, 陈 希 春, 任 昊, 等 ． 电 渣 重 熔 连 续 定 向 凝 固
及其适用范围讨论[ J ] ． 物理测试, ２０１２ , ３０ ( ６ ): １３Ｇ１７．

５ ４ ７
