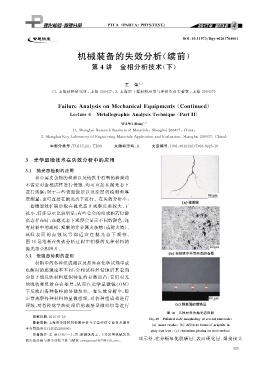

机械装备的失效分析( 续前)

第４讲 金相分析技术( 下)

王 荣 １ ２
( １． 上海材料研究所,上海 ２００４３７ ; ２． 上海市工程材料应用与评价重点实验室,上海 ２００４３７ )

(
FailureAnal y sisonMechanicalE q ui p ments Continued )
Lecture４ Metallo g ra p hicAnal y sisTechni q ue ( PartII )

WANGRon g １ , ２
( １．Shan g haiResearchInstituteofMaterials , Shan g hai２００４３７ , China ;
２．Shan g haiKe yLaborator yofEn g ineerin g MaterialsA pp licationandEvaluation , Shan g hai２００４３７ , China )

中图分类号: TG１１５． ２２ ; TB３０ 文献标志码: A 文章编号: １００１Ｇ４０１２ ( ２０１７ ) ０４Ｇ０２２５Ｇ１０

３ 光学显微技术在失效分析中的应用

３．１ 抛光态检测的应用
非金属夹杂物的检验以及铸铁中石墨的检验均
不需要对金相试样进行侵蚀, 均可直接在抛光态下
进行观察; 对于一些表面镀层以及涂层的检测和厚
度测量, 也可直接在抛光态下进行.在失效分析中,
一些微裂纹扩展形貌在抛光态下观察反差较大, 干
扰小, 特征显示比较明显; 有些合金的组成相若以游
离态存在时, 在抛光态下观察会显示不同的颜色; 还
有材料中的疏松、 聚集的非金属夹杂物( 或称夹渣)、
试样 表 面 的 点 蚀 坑 等 都 适 宜 在 抛 光 态 下 观 察.
图 １０ 是笔者在失效分析过程中拍摄的几种材料的
抛光态金相图片.
３．２ 侵蚀态检测的应用
材料中的各种组成相以及晶界在化学试剂中或
电解时的腐蚀速率不同, 金相试样经侵蚀后其表面
会留下能反映材料组织特征的显微凹凸, 它们对光
的吸收和反射存在差异, 从而在光学显微镜( OM )
下反映出各种各样的显微组织.在失效分析中, 除
正常观察各种材料的显微组织, 对各种组成相进行
评级, 对各种化学热处理后的表层显微组织等进行
图 １０ 几种材料的抛光态形貌
收稿日期: ２０１６Ｇ０７Ｇ２０
Fi g 敭１０ Polishedstatemor p holo gy ofseveralmaterials
基金项目: 上海市金属材料检测分析与安全评估专业技术服务
a microcracks b differentformsof g ra p hitein
平台资助项目( １６DZ２２９０８００ )
g ra y castiron c chromiump latin g onsteelsurface
作者简介: 王 荣( １９６７－ ), 男, 教授级高工, 主要从事机械装备
显示外, 在分析氧化脱碳层、 表面硬化层、 焊接接头
的失效分析与安全评估工作与研究, wan g ron g １９６７＠１２６．com .
